平成26年秋期午前II 問23

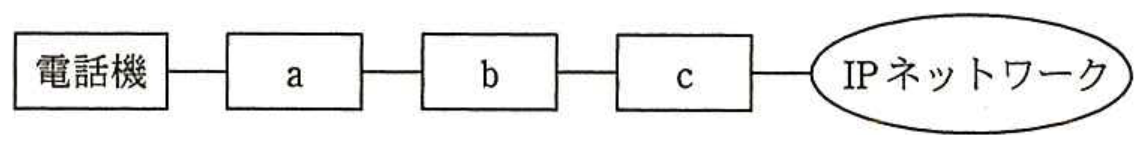

図は，既存の電話機と PBX を使用した企業内の内線網を，IP ネットワークに統合する場合の接続構成を示している。図中の a ～ c に該当する装置の適切な組合せはどれか。

クリックで拡大表示

【選択肢】

選択肢をクリックして回答してください（回答後に正誤判定と解説が表示されます）

IPA公式正解

IPA公式正解：ア a: PBX, b: VoIP ゲートウェイ, c: ルータ

■ 解説
※ 正解はIPA公表の解答です。解説は当サイトが生成AIを用いて作成しています。誤りにお気づきの場合はお問い合わせください。
正解は選択肢【ア】です。電話機を収容して内線交換を行う装置がPBX（構内交換機）であり、aに該当します。アナログ音声信号とIPパケットを相互変換する装置がVoIPゲートウェイであり、bに該当します。IPネットワーク（WAN/LAN）に接続してルーティングを行うのがルータであり、cに該当します。

詳細解説

■ 本問の核心・解法のポイント
既存の電話設備（アナログ・レガシー設備）をIPネットワークに統合するVoIP（Voice over IP）システム構成に関する問題です。機器の配置順と役割を正確に把握することがポイントです。
1. 既存の電話機を収容し、内線通話の交換制御を行うのは構内交換機である「PBX（Private Branch eXchange）」です（a）。
2. PBXからの音声信号（アナログやTDM信号）を受け取り、IPパケットに変換（パケット化・音声コーデック処理）してIPネットワーク側へ橋渡しする装置が「VoIPゲートウェイ」です（b）。
3. VoIPゲートウェイから出力されたIPパケットをIP網（WAN等）へ転送・中継するのが「ルータ」です（c）。

・各選択肢の徹底解説：
・ア：【選択肢ア★】aがPBX、bがVoIPゲートウェイ、cがルータという配置は、電話機からIP網に至る接続シーケンスとして完全に正しく整合しています。
・イ：ルータ（b）がPBXとVoIPゲートウェイの間に位置することはできません。VoIPパケット化されていない信号をルータで処理することは不可能です。
・ウ：電話機を直接VoIPゲートウェイ（a）に接続し、その背後にPBXを置く構成はレガシーPBXを用いた内線統合の構成として誤りです。
・エ：PBXが最も外側（IP網側）に配置されており、通信階層の物理的・論理的配置として成立しません。

よって正解はアです。
