令和4年春期午前II 問25

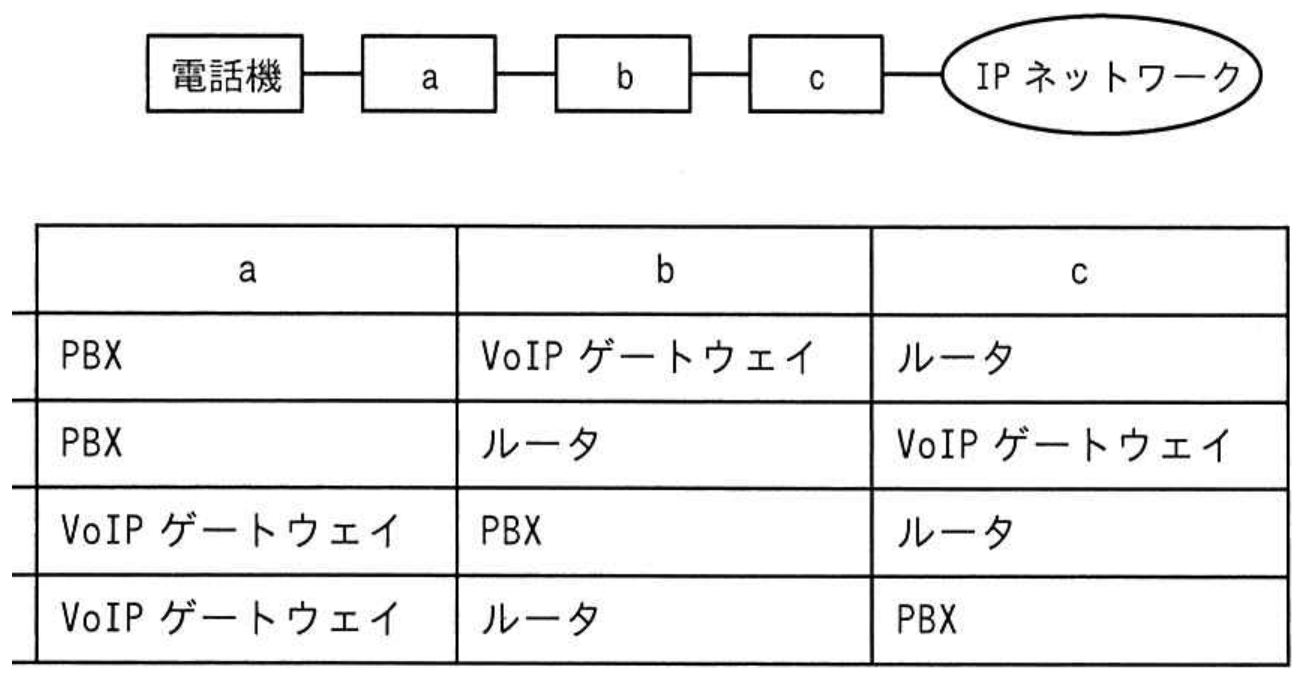

図は，既存の電話機と PBX を使用した企業内の内線網を，IP ネットワークに統合する場合の接続構成を示している。図中の a ～ c に該当する装置の適切な組合せはどれか。

クリックで拡大表示

【選択肢】

選択肢をクリックして回答してください（回答後に正誤判定と解説が表示されます）

IPA公式正解

IPA公式正解：ア a: PBX, b: VoIP ゲートウェイ, c: ルータ

■ 解説
※ 正解はIPA公表の解答です。解説は当サイトが生成AIを用いて作成しています。誤りにお気づきの場合はお問い合わせください。
正解は選択肢【ア】です。既存のアナログ電話機を収容して内線交換を行うのは「PBX（構内交換機）」です。PBXからの音声信号をIPパケットに相互変換するのが「VoIPゲートウェイ」、そのIPパケットを外部のIPネットワークに中継するのが「ルータ」となります。

詳細解説

■ 本問の核心・解法のポイント
既存のレガシーな電話設備とIPネットワークを統合するVoIPソリューションのネットワーク構成要素と、それぞれの役割を正しく整理します。
1. [ a ]: 社内の一般電話機が直接接続され、内線相互の通話交換を行うのはPBX（Private Branch eXchange：構内交換機）です。
2. [ b ]: PBXから送出されるアナログ音声やPBXインタフェースの信号をデジタル符号化・パケット化（VoIP化）し、IPネットワーク側とプロトコル変換を行うのがVoIPゲートウェイです。
3. [ c ]: VoIPゲートウェイから出力されたIPパケットを、WANなどの企業内IPネットワーク（IP-VPN等）へルーティングして送出するのがルータの役割です。
したがって、a＝PBX、b＝VoIPゲートウェイ、c＝ルータの組合せが正解です。

・各選択肢の徹底解説：
・ア：【選択肢ア★】aがPBX、bがVoIPゲートウェイ、cがルータという配置・役割分担と完全に一致しており正しいです。
・イ：ルータとVoIPゲートウェイの位置が逆です。PBXの直後にVoIP変換を行わずにルータを配置することはできないため誤りです。
・ウ：電話機に直接VoIPゲートウェイを接続し、その先にPBXを配置する構成はレガシーPBXの統合形態として不適切です。
・エ：IPネットワークへの出口にPBXが配置される構成となっており、通信機器の配置順序として誤りです。

よって正解はアです。

関連する専門用語解説（クリックで解説へ）:

CDC（Change Data Capture：変更データキャプチャ）チェンジマネジメントコッターの企業変革8段階プロセス

AIが選ぶ弱点補強・おすすめ参考教材Amazon・楽天公式提携

IPA 厳選対策書情報処理教科書システムアーキテクト 2026年版松田茂樹著 / 翔泳社

SA定番テキスト

松田茂樹著 / 翔泳社

情報処理教科書システムアーキテクト 2026年版

💡 推薦ポイント:システムアーキテクト試験で求められる要件定義からアーキテクチャ設計、移行計画まで、合格に必要な知識体系を1冊で整理できます。

¥3,740（税込）

Amazonで詳細を見る楽天市場で詳細を見る

※本リンク先はプロモーション（アフィリエイト広告）が含まれています

IPA公式正解：ア a: PBX, b: VoIP ゲートウェイ, c: ルータ

※ 正解はIPA公表の解答です。解説は当サイトが生成AIを用いて作成しています。誤りにお気づきの場合はお問い合わせください。

【解説】

正解は選択肢【ア】です。既存のアナログ電話機を収容して内線交換を行うのは「PBX（構内交換機）」です。PBXからの音声信号をIPパケットに相互変換するのが「VoIPゲートウェイ」、そのIPパケットを外部のIPネットワークに中継するのが「ルータ」となります。

【詳細解説】

■ 本問の核心・解法のポイント既存のレガシーな電話設備とIPネットワークを統合するVoIPソリューションのネットワーク構成要素と、それぞれの役割を正しく整理します。 1. [ a ]: 社内の一般電話機が直接接続され、内線相互の通話交換を行うのはPBX（Private Branch eXchange：構内交換機）です。 2. [ b ]: PBXから送出されるアナログ音声やPBXインタフェースの信号をデジタル符号化・パケット化（VoIP化）し、IPネットワーク側とプロトコル変換を行うのがVoIPゲートウェイです。 3. [ c ]: VoIPゲートウェイから出力されたIPパケットを、WANなどの企業内IPネットワーク（IP-VPN等）へルーティングして送出するのがルータの役割です。したがって、a＝PBX、b＝VoIPゲートウェイ、c＝ルータの組合せが正解です。・各選択肢の徹底解説：・ア：【選択肢ア★】aがPBX、bがVoIPゲートウェイ、cがルータという配置・役割分担と完全に一致しており正しいです。・イ：ルータとVoIPゲートウェイの位置が逆です。PBXの直後にVoIP変換を行わずにルータを配置することはできないため誤りです。・ウ：電話機に直接VoIPゲートウェイを接続し、その先にPBXを配置する構成はレガシーPBXの統合形態として不適切です。・エ：IPネットワークへの出口にPBXが配置される構成となっており、通信機器の配置順序として誤りです。よって正解はアです。
