IPA公式正解：イ
※ 正解はIPA公表の解答です。解説は当サイトが生成AIを用いて作成しています。誤りにお気づきの場合はお問い合わせください。

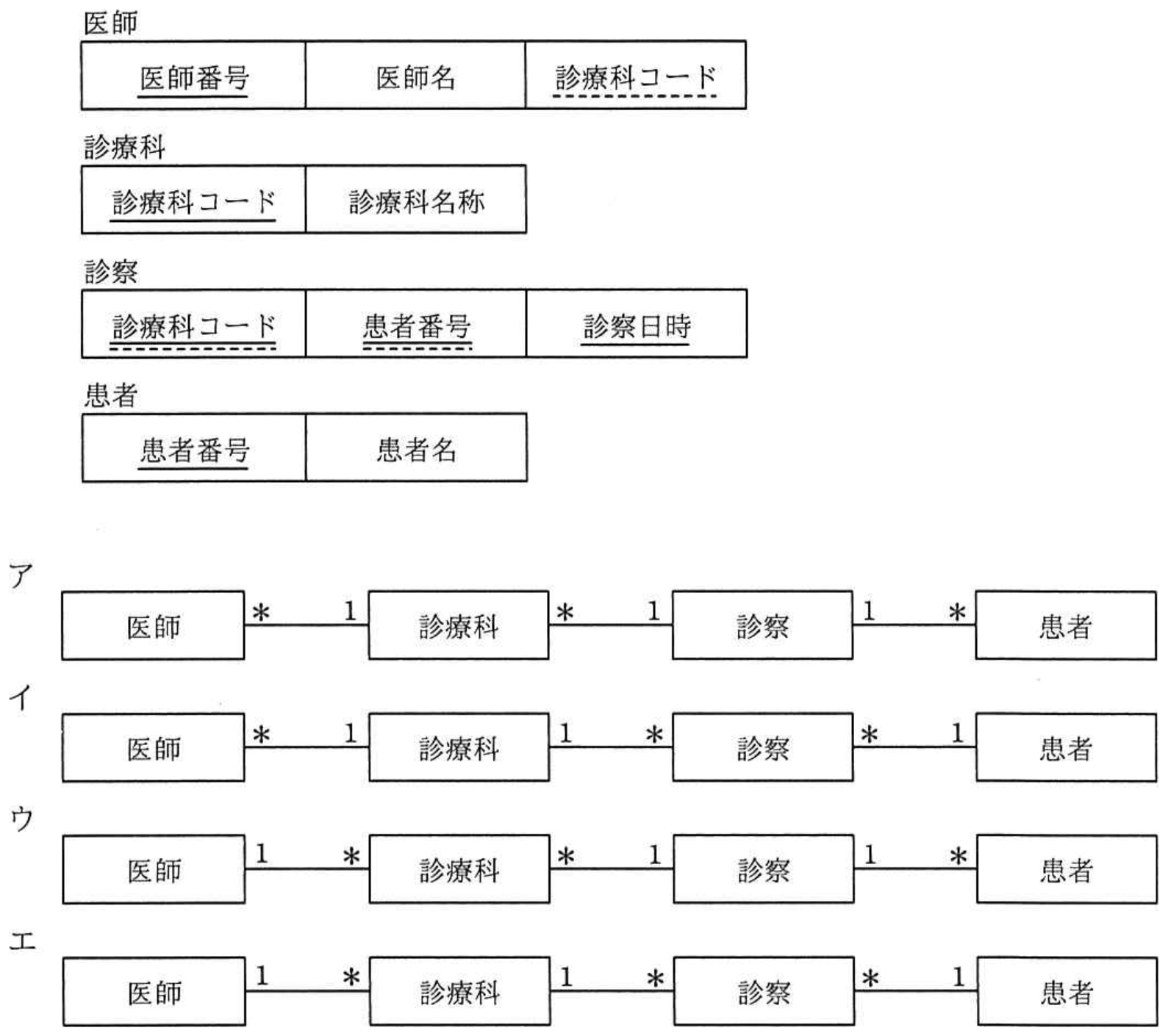

【解説】正解は選択肢【イ】です。医師表は診療科コードを参照（医師：診療科＝＊：1）、診察表は診療科コード（診療科：診察＝1：＊）および患者番号（患者：診察＝1：＊）を参照しているため、この対応関係を正しく表した図はイです。
【詳細解説】■ 本問の核心・解法のポイント
各表の主キーと外部キーから、テーブル間のカーディナリティ（多重度）を判定します。
1. 医師表の外部キー「診療科コード」：診療科表（親：1）に対して医師表（子：＊）となります（1つの診療科に複数の医師が所属）。したがって「医師 ＊―1 診療科」。
2. 診察表の外部キー「診療科コード」：診療科表（親：1）に対して診察表（子：＊）となります。したがって「診療科 1―＊ 診察」。
3. 診察表の外部キー「患者番号」：患者表（親：1）に対して診察表（子：＊）となります（1人の患者が複数回診察を受ける）。したがって「診察 ＊―1 患者」。
・各選択肢の徹底解説：
・ア：診療科と診察の間が「＊―1」（診察が親）になっており誤りです。
・イ：【選択肢イ★】「医師 ＊―1 診療科 1―＊ 診察 ＊―1 患者」となっており、すべての外部キー参照関係・多重度が正しく表現されています。
・ウ：医師と診療科の間が「1―＊」になっており誤りです。
・エ：医師と診療科の間が「1―＊」、診察と患者の間が「診察側が1」となっており誤りです。
よって正解はイです。
