IPA公式正解：ウ トルネード図
※ 正解はIPA公表の解答です。解説は当サイトが生成AIを用いて作成しています。誤りにお気づきの場合はお問い合わせください。

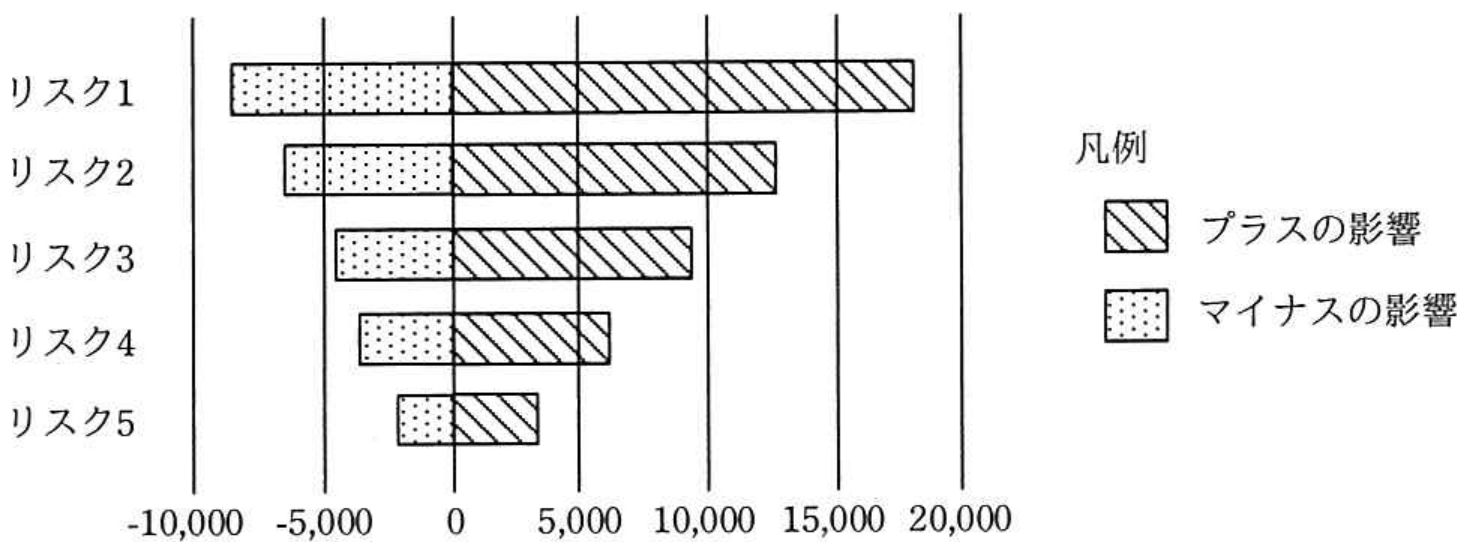

【解説】正解は選択肢【ウ】です。問題に示されている図は感度分析の結果を視覚化した「トルネード図（竜巻図）」です。各不確実要素がプロジェクトの目標値に与える相対的な影響の大きさを、影響度の大きい順に横棒グラフとして並べたものです。
【詳細解説】■ 本問の核心・解法のポイント
定量的リスク分析の手法の一つである「感度分析」では、プロジェクトの他の要素を不確定な状態のまま固定し、特定の不確実要素がプロジェクトの目標（コストや納期など）に及ぼす潜在的な影響度を比較します。
その結果を可視化するために用いられるのが「トルネード図（Tornado Diagram：竜巻図）」です。影響度の幅が最も大きい要素を一番上に、順に影響度が小さくなるように並べることで、図の形状が漏斗（竜巻）の形に似ることから名付けられています。
・各選択肢の徹底解説：
・ア：確率分布は、事象が発生する確率の分布状態（正規分布、ベータ分布、三角分布など）を表すものであり、本図とは異なります。
・イ：デシジョンツリーダイアグラム（決定樹）は、複数の選択肢とそれに伴う不確実な結果・期待値を樹形図で表現したものであり、本図とは異なります。
・ウ：【選択肢ウ★】感度分析において各リスク項目の影響度の大きさを比較するために描かれる横棒グラフであり、トルネード図を正しく指しています。
・エ：リスクブレークダウンストラクチャ（RBS）は、識別されたリスクをカテゴリ別に階層構造で体系化した図であり、本図とは異なります。
よって正解はウです。
