令和元年秋期午前II 問22

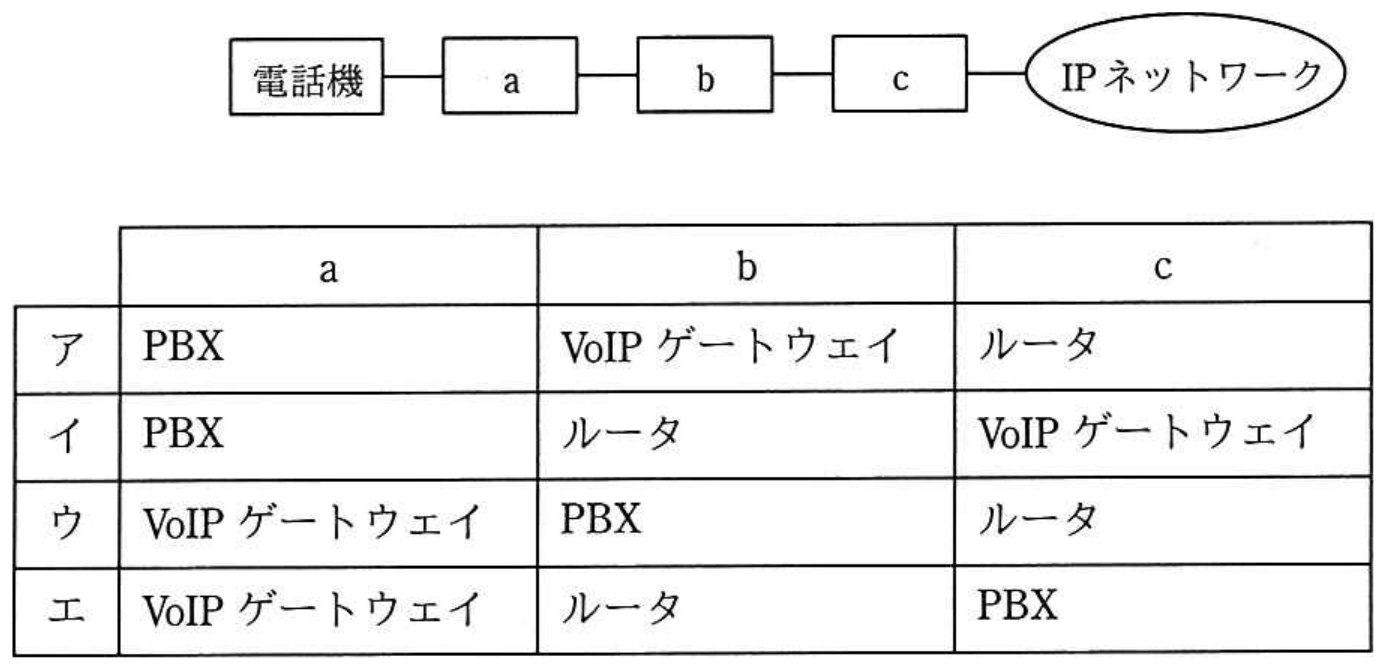

図は，既存の電話機と PBX を使用した企業内の内線網を，IP ネットワークに統合する場合の接続構成を示している。図中の a ～ c に該当する装置の適切な組合せはどれか。

クリックで拡大表示

【選択肢】

選択肢をクリックして回答してください（回答後に正誤判定と解説が表示されます）

IPA公式正解

IPA公式正解：ア a: PBX, b: VoIP ゲートウェイ, c: ルータ

■ 解説
※ 正解はIPA公表の解答です。解説は当サイトが生成AIを用いて作成しています。誤りにお気づきの場合はお問い合わせください。
正解は選択肢【ア】です。既存の電話機を収容して内線交換を行う装置が PBX (a)、PBXからのアナログ/デジタル音声信号とIPパケットを相互変換する装置が VoIP ゲートウェイ (b)、そしてIPネットワークへパケットを中継する装置がルータ (c) です。

詳細解説

■ 本問の核心・解法のポイント
既存のレガシーな電話システム（電話機・PBX）をIPネットワーク（VoIP網）に統合する際のネットワーク機器の配置順序と役割を把握しているかを問う問題です。
電話機はまず構内交換機である PBX (a) に接続されます。PBX から出力される音声信号をIPパケットへ変換（パケット化・音声符号化）するのが VoIP ゲートウェイ (b) の役割です。そして、生成されたIPパケットを社内LANやWAN等のIPネットワークへルーティングして中継するのがルータ (c) です。

・各選択肢の徹底解説：
・ア：【選択肢ア★】a が PBX、b が VoIP ゲートウェイ、c がルータであり、信号の流れ（音声端末 → 交換機 → 音声/IP変換 → パケット中継）と合致する正しい組合せです。
・イ：VoIP ゲートウェイとルータの順序が逆です。PBXの音声信号をルータで直接処理することは通常できず、VoIP ゲートウェイによるIP化が先に行われます。
・ウ：電話機を直接 VoIP ゲートウェイに収容し、その後に PBX を配置する構成は既存PBX利用形態として不適切です。
・エ：各機器の配置および役割がまったく逆になっています。

よって正解はアです。

AIが選ぶ弱点補強・おすすめ参考教材Amazon・楽天公式提携

IPA 厳選対策書甦るＩＴ投資 IT投資マネジメントの実践NTTデータビジネスコンサルティング / 日経BP企画

IT投資・ガバナンス

NTTデータビジネスコンサルティング / 日経BP企画

甦るＩＴ投資 IT投資マネジメントの実践

💡 推薦ポイント:「費用対効果の定量化（ROI/NPV）」や「IT投資ポートフォリオ」など、計算問題や論文で問われやすいポイントを実務レベルで補強できます。

¥2,420（税込）

Amazonで詳細を見る楽天市場で詳細を見る

※本リンク先はプロモーション（アフィリエイト広告）が含まれています

IPA公式正解：ア a: PBX, b: VoIP ゲートウェイ, c: ルータ

※ 正解はIPA公表の解答です。解説は当サイトが生成AIを用いて作成しています。誤りにお気づきの場合はお問い合わせください。

【解説】

正解は選択肢【ア】です。既存の電話機を収容して内線交換を行う装置が PBX (a)、PBXからのアナログ/デジタル音声信号とIPパケットを相互変換する装置が VoIP ゲートウェイ (b)、そしてIPネットワークへパケットを中継する装置がルータ (c) です。

【詳細解説】

■ 本問の核心・解法のポイント既存のレガシーな電話システム（電話機・PBX）をIPネットワーク（VoIP網）に統合する際のネットワーク機器の配置順序と役割を把握しているかを問う問題です。電話機はまず構内交換機である PBX (a) に接続されます。PBX から出力される音声信号をIPパケットへ変換（パケット化・音声符号化）するのが VoIP ゲートウェイ (b) の役割です。そして、生成されたIPパケットを社内LANやWAN等のIPネットワークへルーティングして中継するのがルータ (c) です。・各選択肢の徹底解説：・ア：【選択肢ア★】a が PBX、b が VoIP ゲートウェイ、c がルータであり、信号の流れ（音声端末 → 交換機 → 音声/IP変換 → パケット中継）と合致する正しい組合せです。・イ：VoIP ゲートウェイとルータの順序が逆です。PBXの音声信号をルータで直接処理することは通常できず、VoIP ゲートウェイによるIP化が先に行われます。・ウ：電話機を直接 VoIP ゲートウェイに収容し、その後に PBX を配置する構成は既存PBX利用形態として不適切です。・エ：各機器の配置および役割がまったく逆になっています。よって正解はアです。
