問1 製造業のスマート化の基盤となるネットワークシステムの設計

センサ，アクチュエータなどが情報ネットワークに接続され，企業間にまたがった情報システムが構築されている。そのような分野に応用されることを目的とした，様々なネットワークの規格化も進んでいる。 本問では，製造業のスマート化の基盤となるネットワークシステムの設計を題材にした。その中で，以前から広く用いられている，“Web コンピューティング”に関する知識と設計能力を前提にして，比較的新しい“メッセージ通信プロトコルMQTT”と“Web サービスの連携に用いる仕組み”に関して，本文の記述を理解し，それらを情報システムに応用できるネットワーク技術の能力を問う。

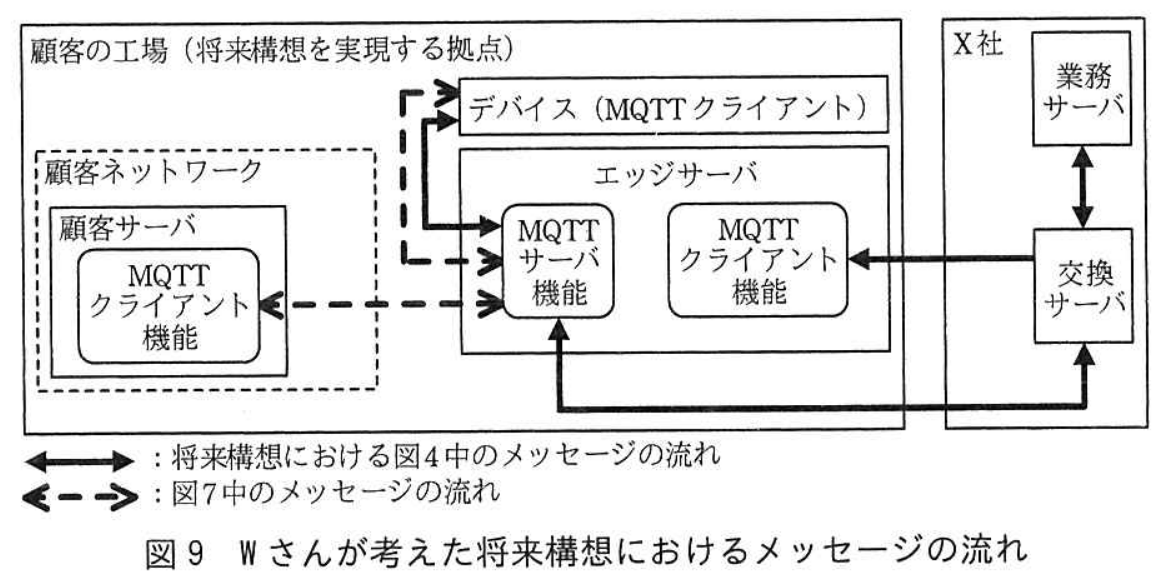

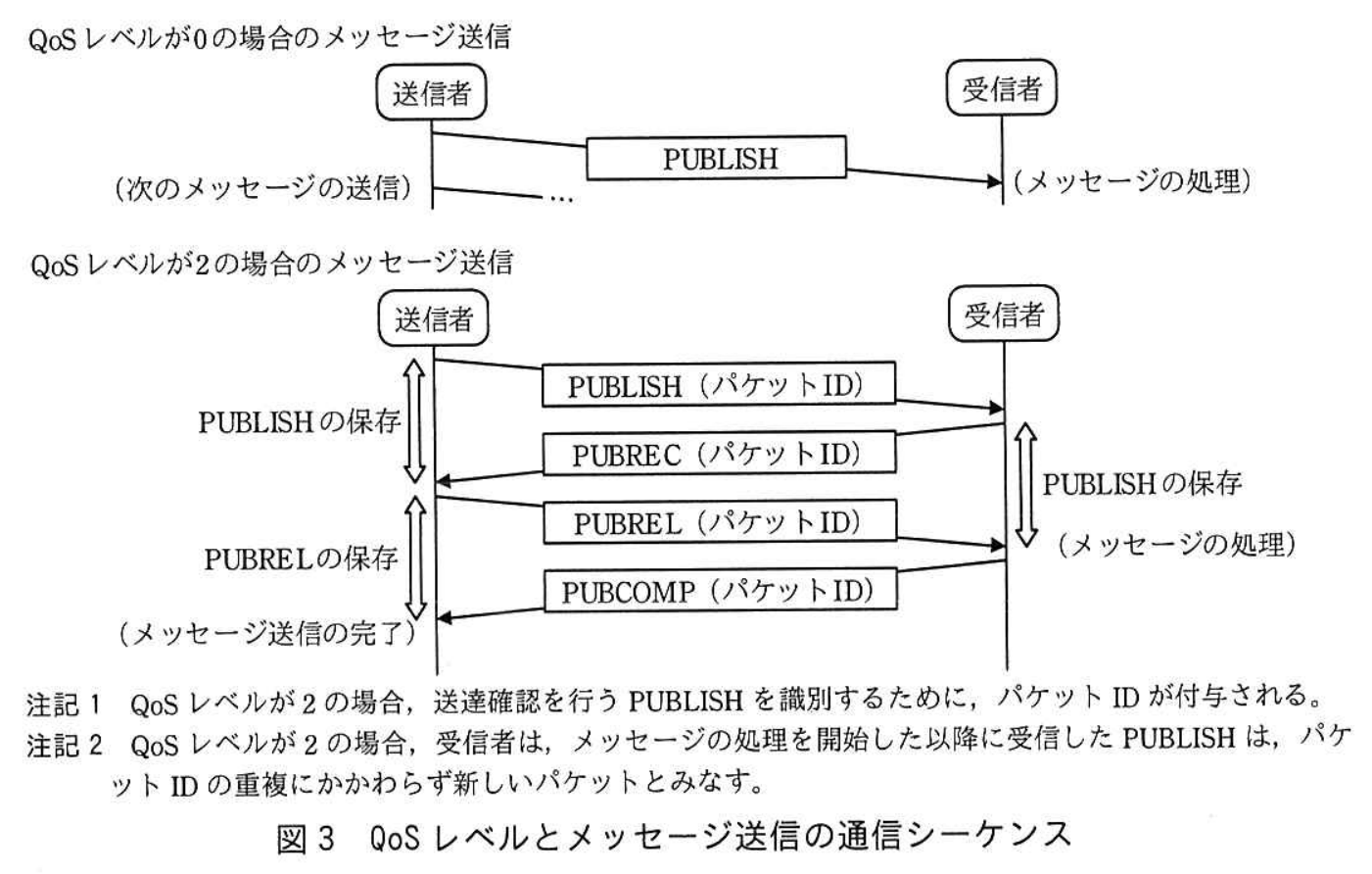

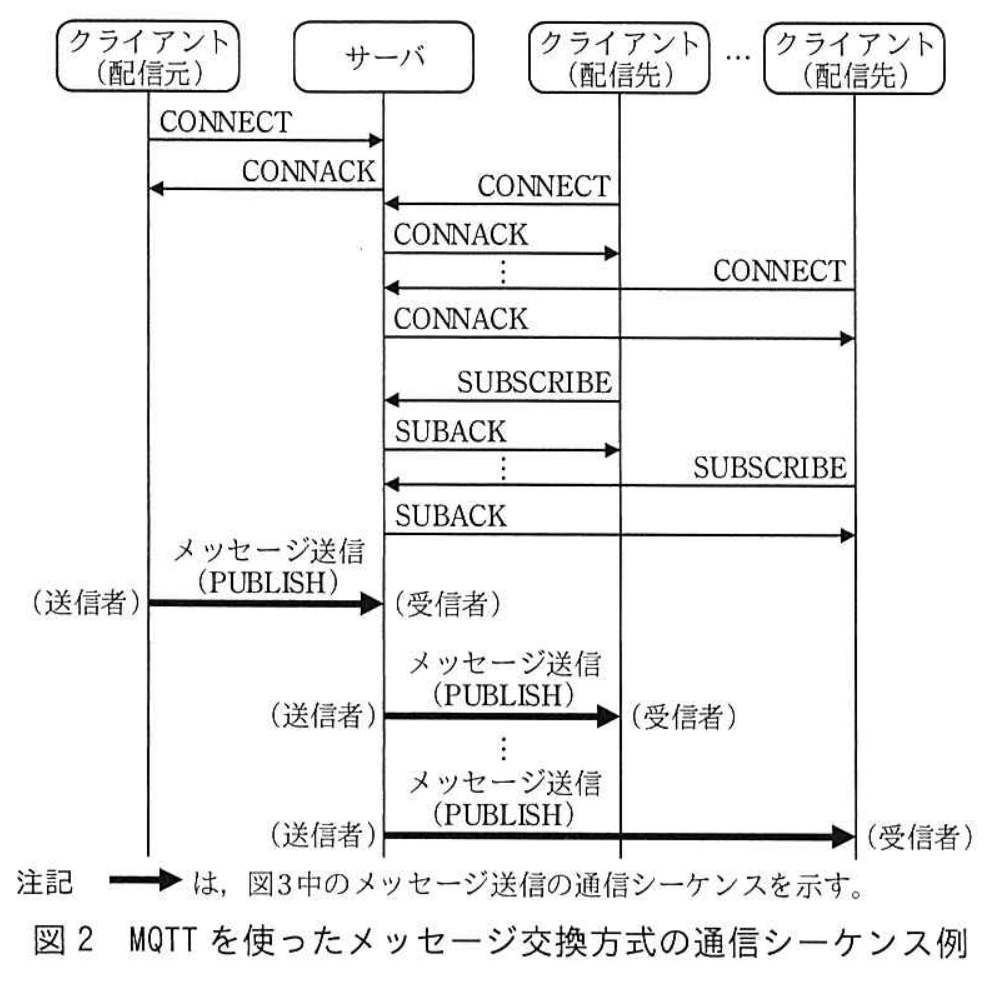

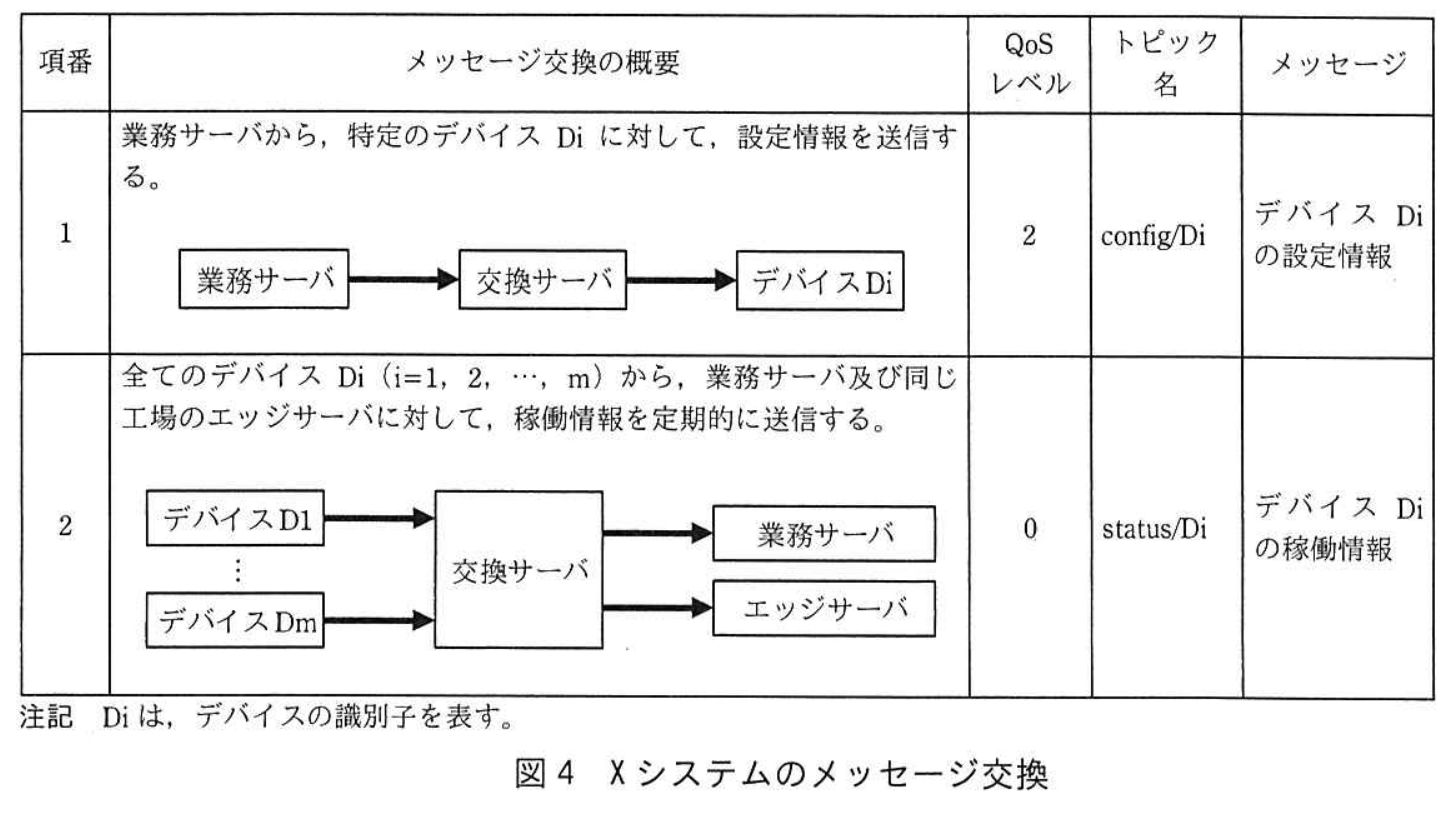

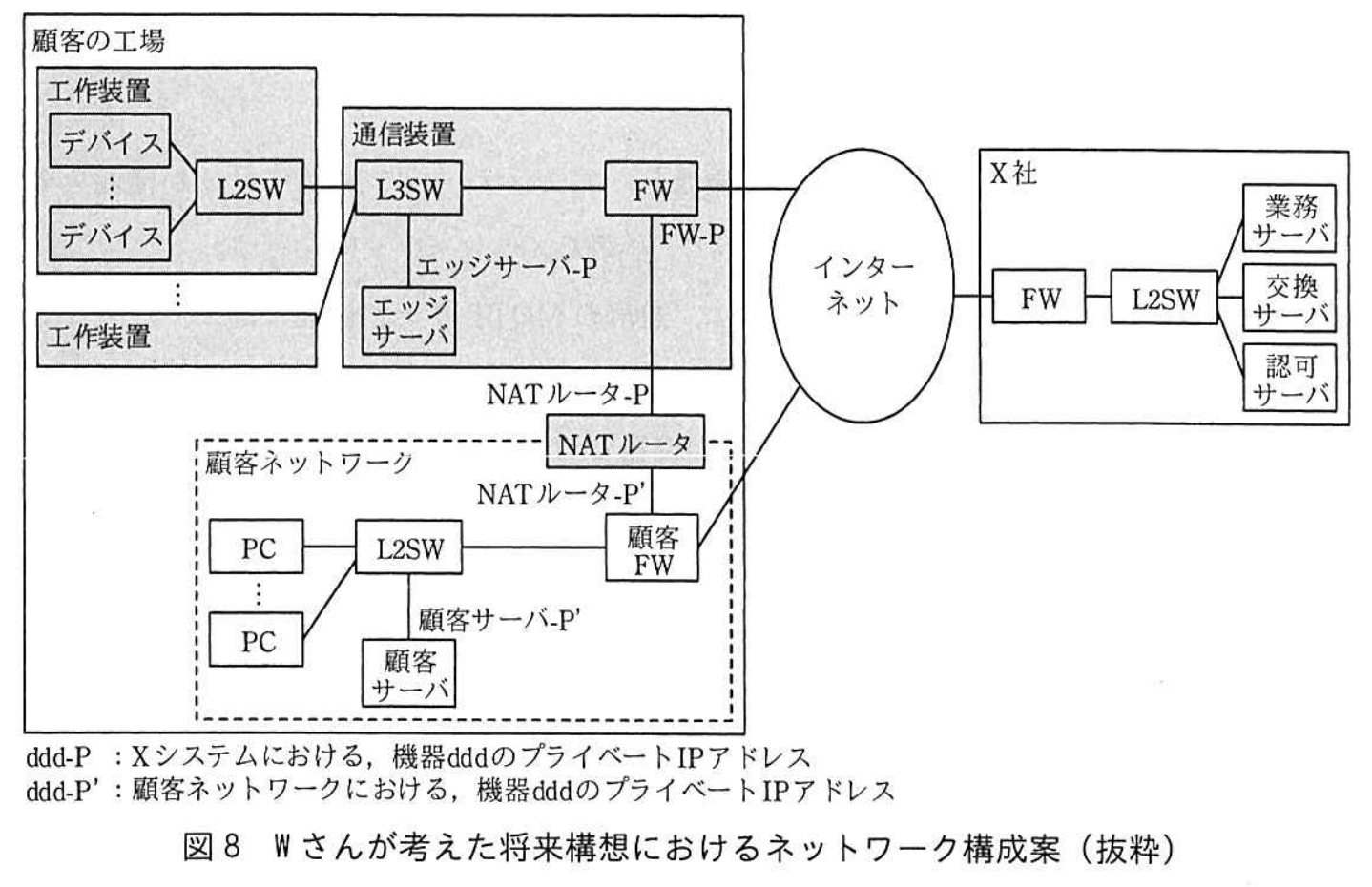

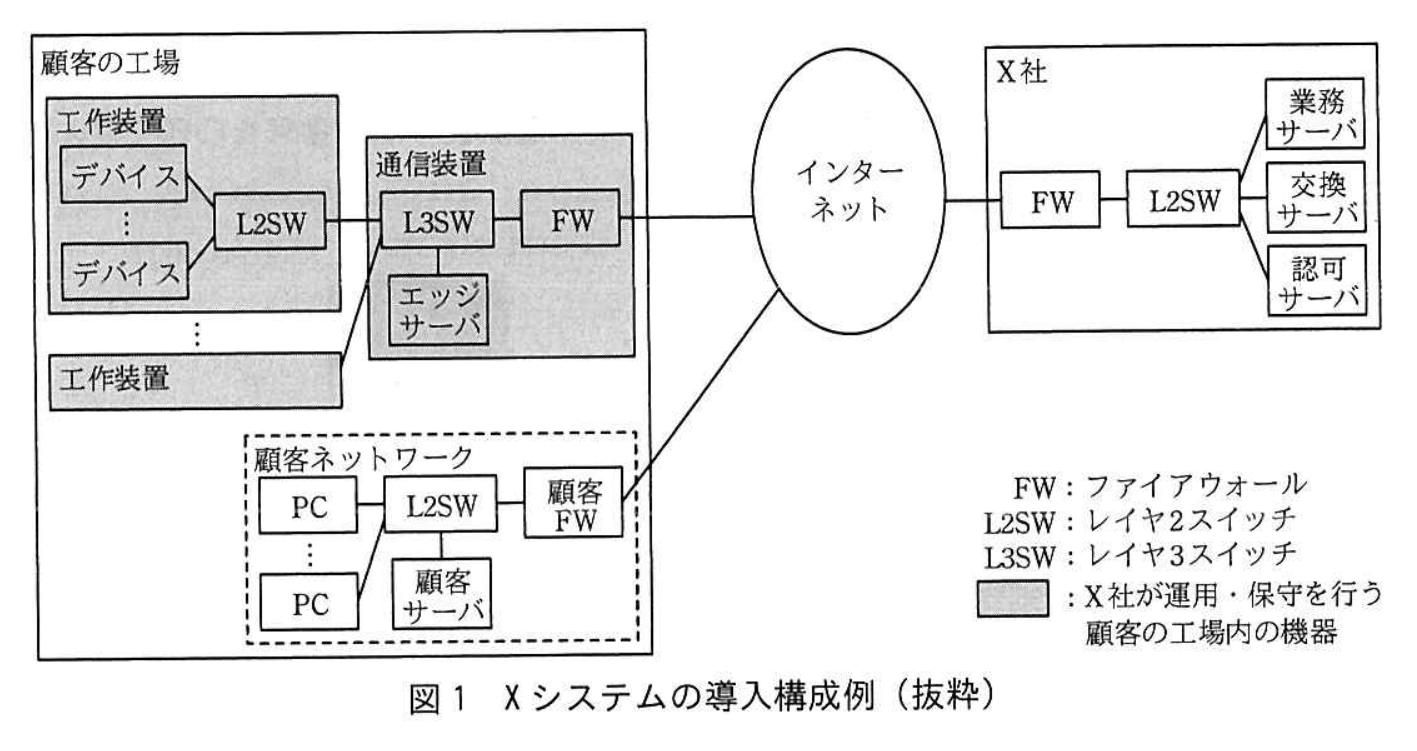

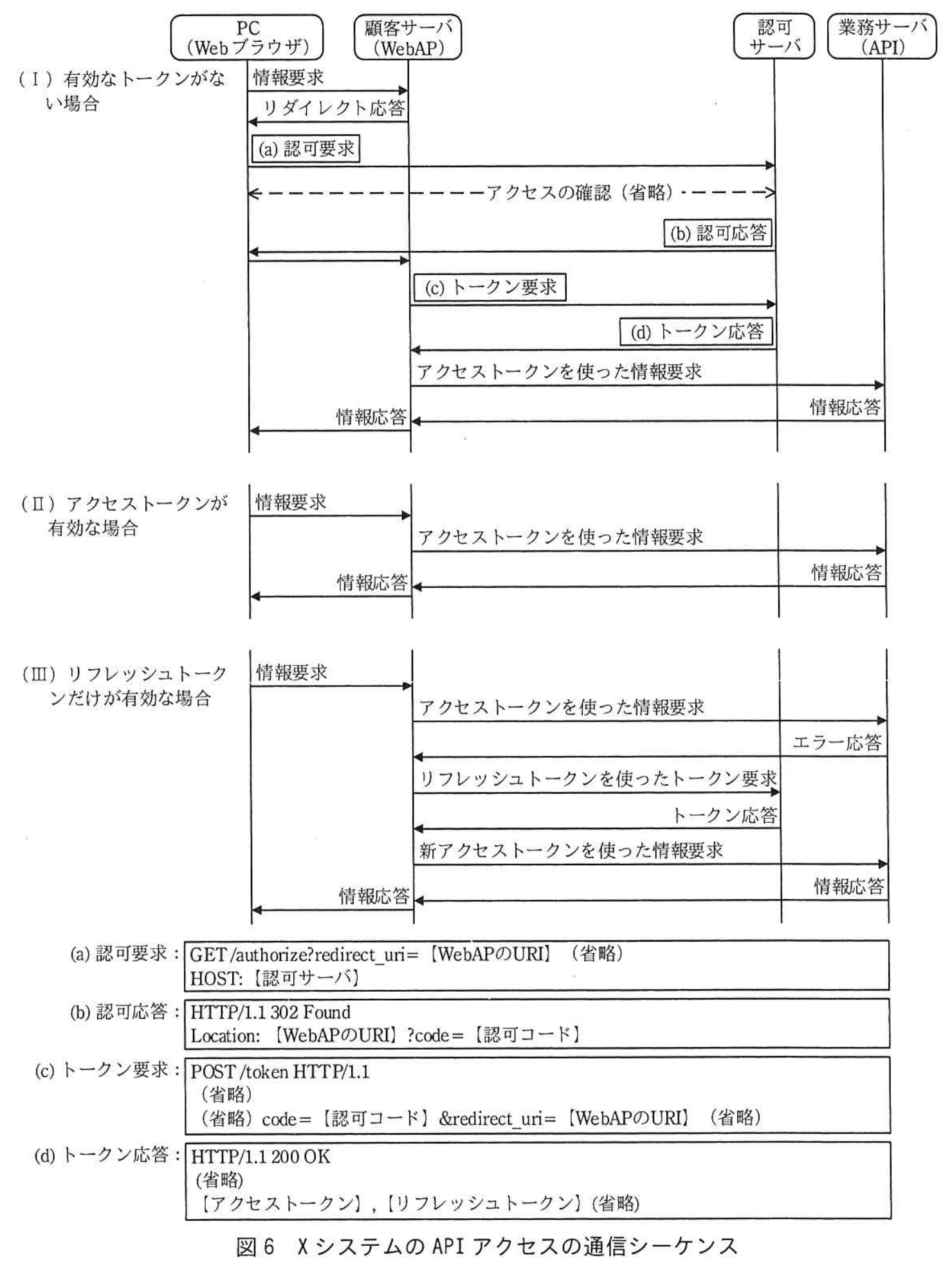

問1 では，製造業のスマート化の基盤となるネットワークシステムを題材に，ネットワークセキュリティ，メッセージ通信プロトコルMQTT，及びWeb サービスの連携に用いる仕組みについて出題した。後半の2 テーマについては，知識がなくても本文を読むことで解答を導けるようにした。 設問1 は，ネットワークセキュリティについて問うた。設問の中では設問１(2)の正答率が低かった。導入構成例（図1）では，インターネットを介した二つの拠点に，三つのファイアウォールが設置されている。X システムに関する記述を正しく理解し，注意深く解答してほしい。 設問2 は，MQTT について問うた。通信プロトコルに関する設問2(3)の正答率は高かったが，QoS レベルに関する設問2(2)の正答率は低かった。MQTT のQoS レベルの考え方は，メッセージ交換の重要な概念の一つである。通信シーケンス（図3）をもう一度よく読み，その仕組みを理解しておいてほしい。 設問3 は，API アクセス認可の仕組みについて問うた。この仕組みは“The OAuth 2.0 Authorization Framework（RFC6749）”に記述があり，広く利用されている。認可のプロセスでは，二つのトークンとともに，URI が固定されたWebAP が重要な役割を担う。設問では，それらの知識を前提とせずに通信シーケンスから解答を導くようにした。正答率は比較的高かったが，リダイレクトに関する通信シーケンスを正しく理解していない誤答が散見された（設問3(1)シ）。リダイレクトは，Web サービスの基本的概念の一つであり，よく理解しておいてほしい。 設問4 は，ネットワークシステムの拡張性について問うた。顧客ネットワーク側のMQTT クライアントを接続する際の考慮点について出題している。設問をよく読み，メッセージ交換システムが有する拡張性と，NAT を用いて運用主体が異なる二つのネットワークを接続した際の制約について，それぞれ理解した上で解答してほしい。
