データベーススペシャリスト午後I 事例記述平成29年 春期
午後I 問1
問1 データベースの設計
テーマ：グループウェア製品における関係スキーマの正規化と概念データモデルの設計
左右2分割表示：左側の問題文をスクロールしながら右側の設問に解答できます
長文事例本文
図表クリックで拡大問1 データベースの設計に関する次の記述を読んで，設問1〜3に答えよ。
D社は，グループウェア（以下，GWという）を主力商品とするソフトウェア開発会社である。D社では現在，次期のGWを開発しており，S君がデータベースの設計を行っている。
〔GWの主な機能〕
1. 利用者管理機能
GWでは，ユーザ，グループなどを用いてGWの利用者の情報を管理する。
(1) ユーザとは，GW上の利用者である。GWの利用者は，GW上でユーザ登録を行い，ユーザID及びパスワードを使用してGWにログインし，GWの各機能を利用する。
(2) グループとは，GW上の組織である。例えば，営業部，経理部などである。グループには，上位のグループを一つ定めることができる。
(3) ロールとは，GW上の役割である。例えば，経理担当者，経理責任者などである。ロールは，ロールIDで一意に識別し，ロール名をもつ。
(4) ユーザは，一つのグループに必ず所属し，これを主務グループと呼ぶ。ユーザは，一つ又は複数のグループに兼務として所属することができる。また，ユーザには，必要に応じて一つ又は複数のロールを付与でき，一つのロールを複数のユーザに付与することもできる。
なお，上位のグループの中には，ユーザが一人も所属しないグループが存在する。
2. 予約機能
GWでは，スケジュール予約及び設備予約を行うことができる。例えば，打合せを行う場合に，出席者のスケジュール予約と会議室の設備予約を行うことができる。
(1) スケジュール予約とは，ユーザ自身又は他のユーザのスケジュールを予約する機能である。スケジュールを予約されたユーザは，そのスケジュールに参加するか否かを回答することができる。
(2) 設備予約とは，会議室，プロジェクタなど，あらかじめGWに登録された設備を予約する機能である。設備には，必要に応じて，当該設備の管理を行うグループを一つ定めることができる。
(3) スケジュール予約及び設備予約は，それぞれを同時に予約することも，いずれか一方を予約することもできる。
3. コミュニケーション機能
GWには，ユーザ間で直接メッセージをやり取りするメッセージ機能，及び特定のテーマに関してユーザ同士で議論できる電子会議機能が備えられている。
(1) ユーザは，1人又は複数のユーザにメッセージを送信することができる。送信先のユーザがメッセージを開封すると，開封日時が記録される。
(2) 電子会議とは，GW上の会議の単位である。電子会議には，例えば“プロジェクタの利用について”などの議題が定められる。ユーザは，新たな電子会議を作成することができる。
(3) 投稿とは，ユーザが電子会議上に文章を書き込むことである。
(4) 分野とは，電子会議を分類する単位である。例えば，総務，営業などである。電子会議は，いずれか一つの分野に属し，分野ごとに定められた表示順に従って一覧表示される。
4. ワークフロー機能
GWには，簡易なワークフロー機能があり，申請及び承認の流れを定義し，定型業務として利用できる。
(1) 申請ひな形とは，各種申請のテンプレートである。例えば，経費申請，交通費申請などの種類がある。
(2) 決裁ルートとは，申請ひな形ごとに定められた，申請を処理する承認経路であり，一つ以上のステップによって構成される。
(3) ステップには，承認可能なユーザ，グループ又はロールを指定する。ユーザ，グループ又はロールのいずれで指定されているかは，承認者区分で識別する。
(4) ユーザは，申請ひな形を指定して各種申請を行うことができる。申請を行うと，決裁ルートの最初のステップに進む。
(5) 決裁ルートの各ステップに指定されている承認者は，自身が処理すべき申請に対して，承認処理として次のいずれかの処理を行う。
・承認 ：最後のステップでは，申請状態を決裁済にする。それ以外のステップでは，次のステップに進める。
・差戻し：一つ前のステップに戻す。ただし，最初のステップでは，差戻しができない。
・否認 ：申請状態を否認済にする。
(6) 申請を行ったユーザは，申請中の申請を取り消すことができる。取消しを行うと，申請状態は取消済となる。
(7) 承認処理を行うと，その都度処理内容がデータベースに新規登録される。
なお，ステップの承認者をグループ又はロールで指定している場合，そのステップで複数のユーザが同時に承認処理を行うことはできない。
ワークフロー機能の決裁ルートの例を図1に，承認画面の例を図2に示す。
拡大
拡大
〔データモデルの設計〕
S君は，概念データモデル（図3）及び関係スキーマ（図4）の設計を行った。
拡大
拡大
図4の関係スキーマの主な属性とその意味・制約を，表1に示す。
拡大
〔T部長の指摘事項〕
S君の上司であるT部長は，S君が設計した成果物を確認し，次の事項を指摘した。
指摘事項①：ロールを管理するデータ構造が設計されていないので，ロールを用いて承認者を指定することができない。
指摘事項②：承認処理を行う際に，不具合が発生するおそれがある。

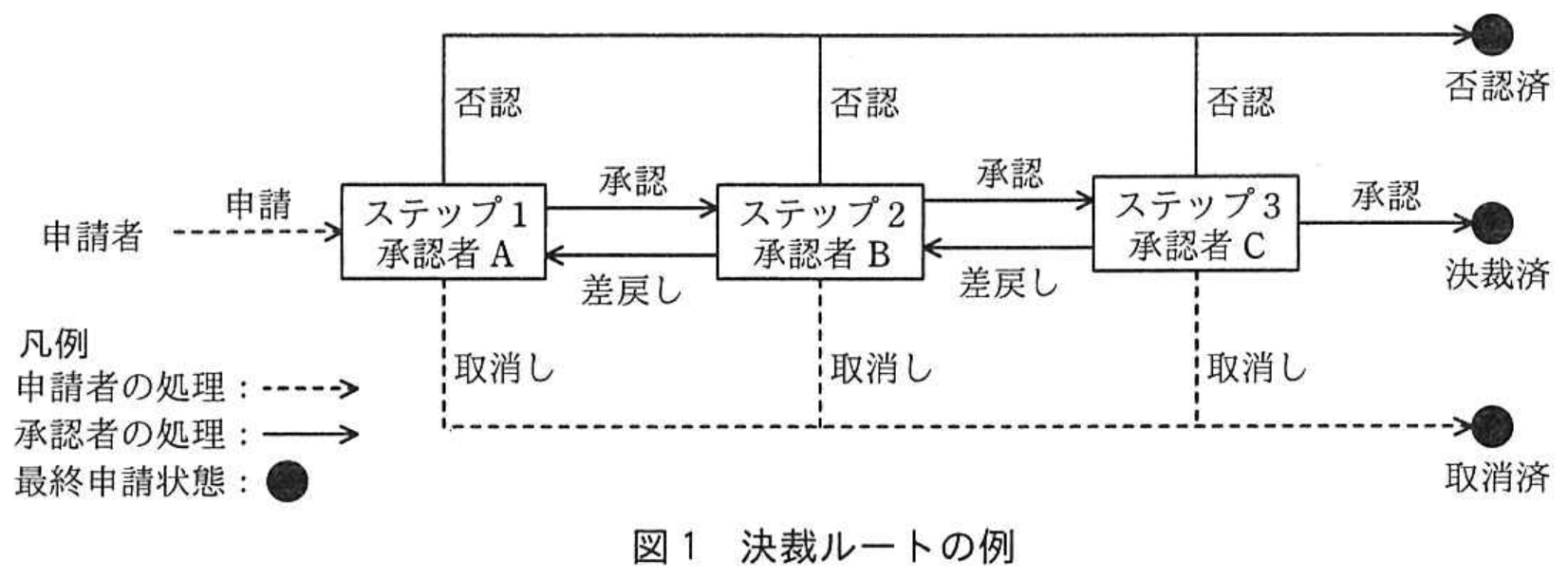

拡大図1 決裁ルートの例

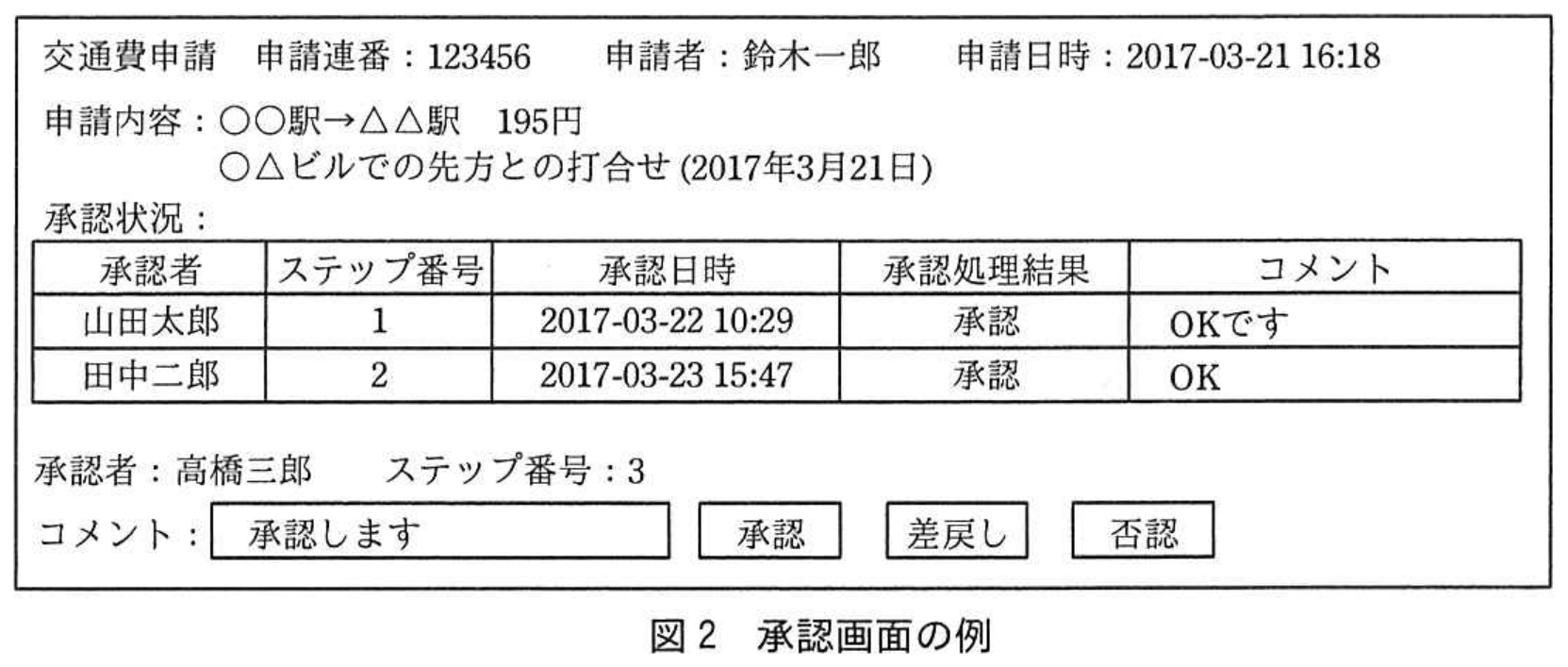

拡大図2 承認画面の例

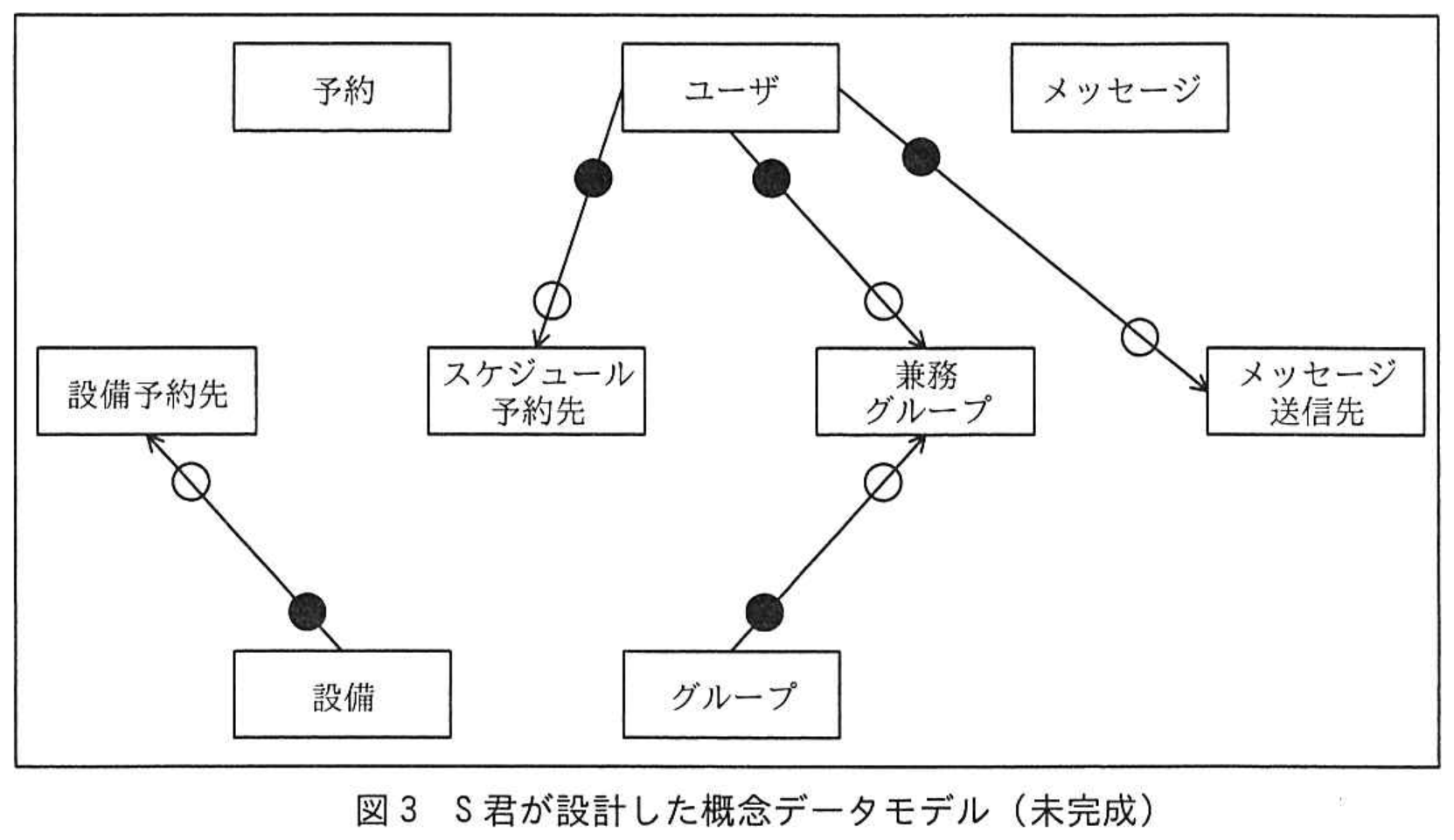

拡大図3 S君が設計した概念データモデル（未完成）

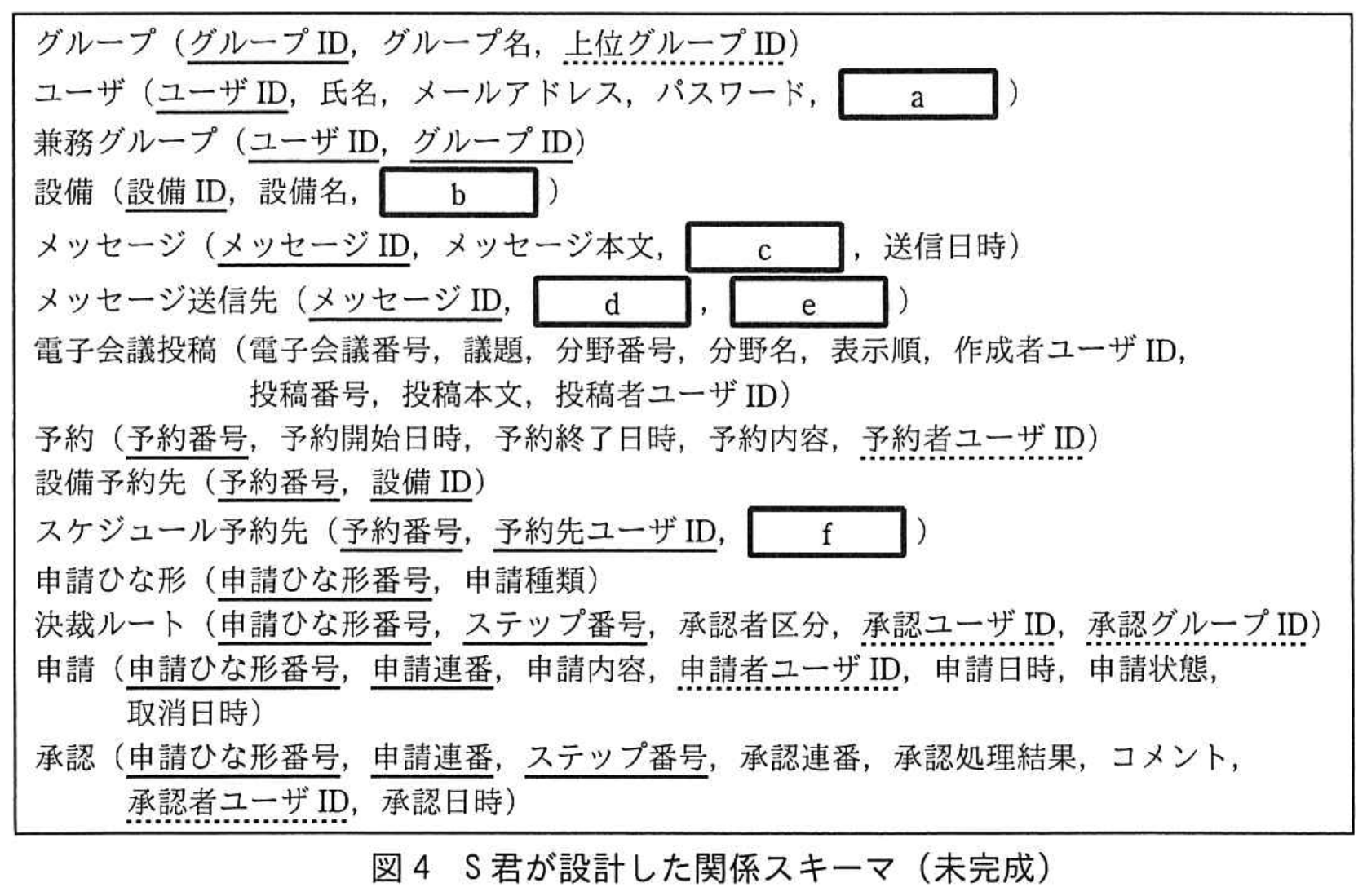

拡大図4 S君が設計した関係スキーマ（未完成）

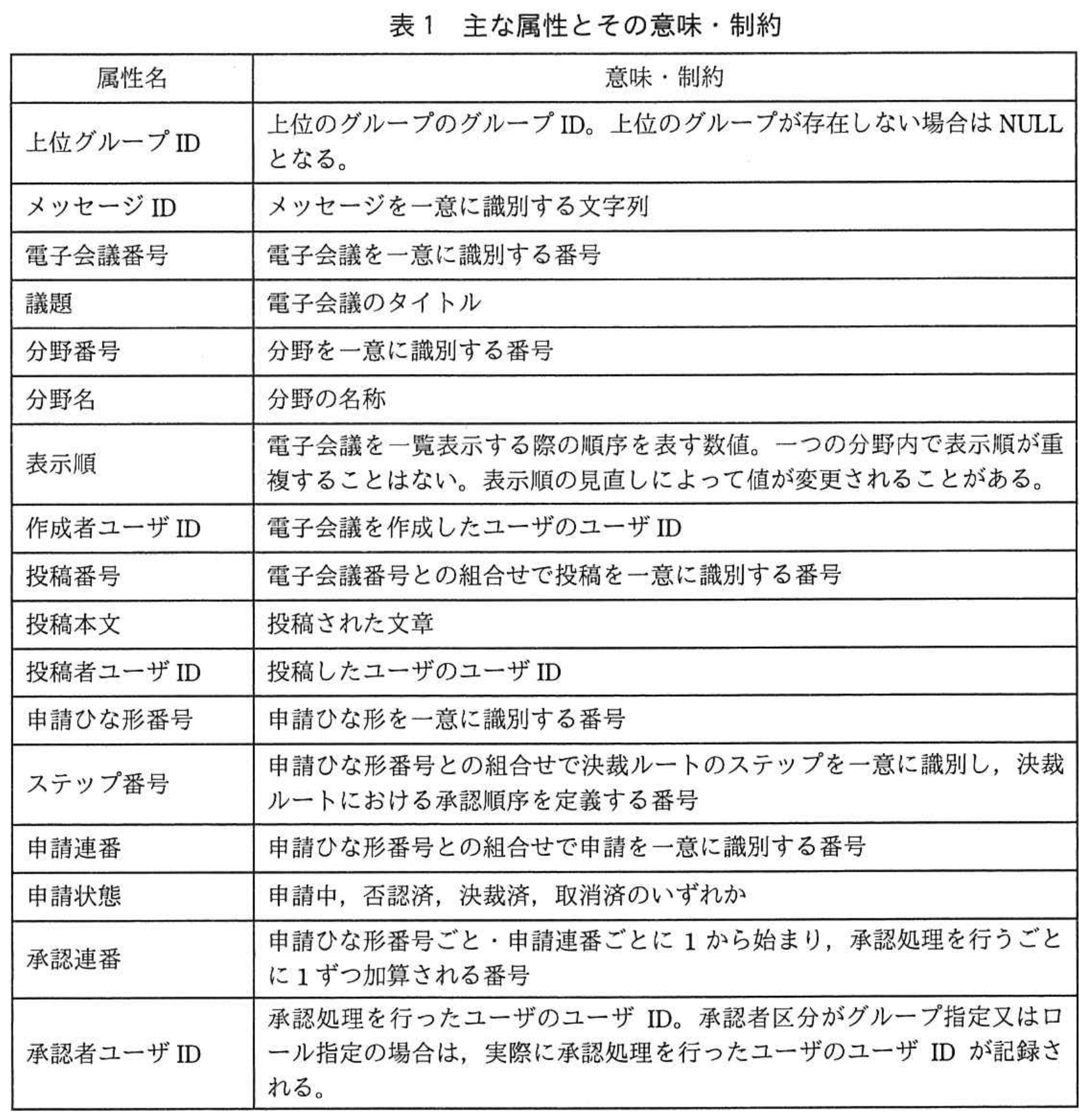

拡大表1 主な属性とその意味・制約
設問一覧 ＆ 解答・演習
まずは解答を作成してみましょう。「解答例を見る」をクリックするとIPA公式解答例と採点基準が開きます。
設問1 (1)記号・選択式
関係“電子会議投稿”について，(1)，(2)に答えよ。
(1) 関係“電子会議投稿”の候補キーを全て答えよ。また，部分関数従属性，推移的関数従属性の有無を，“あり”又は“なし”で答えよ。“あり”の場合は，次の表記法に従って，その関数従属性の具体例を一つ示せ。
〔関数従属性の表記法〕
・部分関数従属性：属性1→属性2
・推移的関数従属性：属性3→属性4→属性5
なお，候補キー及び表記法に示されている属性1，属性3，属性4が複数の属性から構成される場合は，{ }でくくること。
(1) 関係“電子会議投稿”の候補キーを全て答えよ。また，部分関数従属性，推移的関数従属性の有無を，“あり”又は“なし”で答えよ。“あり”の場合は，次の表記法に従って，その関数従属性の具体例を一つ示せ。
〔関数従属性の表記法〕
・部分関数従属性：属性1→属性2
・推移的関数従属性：属性3→属性4→属性5
なお，候補キー及び表記法に示されている属性1，属性3，属性4が複数の属性から構成される場合は，{ }でくくること。
※直接入力してください
設問1 (2)記号・選択式
関係“電子会議投稿”について，(1)，(2)に答えよ。
(2) 関係“電子会議投稿”は，第1正規形，第2正規形，第3正規形のうち，どこまで正規化されているか答えよ。また，第3正規形でない場合は，第3正規形に分解し，主キー及び外部キーを明記した関係スキーマを示せ。
(2) 関係“電子会議投稿”は，第1正規形，第2正規形，第3正規形のうち，どこまで正規化されているか答えよ。また，第3正規形でない場合は，第3正規形に分解し，主キー及び外部キーを明記した関係スキーマを示せ。
※直接入力してください
設問2 (1)記号・選択式
図3，4及び表1について，(1)，(2)に答えよ。
(1) 図4中の a 〜 f に入れる適切な属性名を答えよ。また，主キーを構成する属性の場合は実線の下線を，外部キーを構成する属性の場合は破線の下線を付けること。
(1) 図4中の a 〜 f に入れる適切な属性名を答えよ。また，主キーを構成する属性の場合は実線の下線を，外部キーを構成する属性の場合は破線の下線を付けること。
※直接入力してください
設問2 (2)記号・選択式
図3，4及び表1について，(1)，(2)に答えよ。
(2) 図3のエンティティタイプ間のリレーションシップを全て記入せよ。また，リレーションシップには，エンティティタイプ間の対応関係にゼロを含むか否かの表記（“○”又は“●”）も記入すること。
なお，図3に表示されていないエンティティタイプは考慮しなくてよい。
(2) 図3のエンティティタイプ間のリレーションシップを全て記入せよ。また，リレーションシップには，エンティティタイプ間の対応関係にゼロを含むか否かの表記（“○”又は“●”）も記入すること。
なお，図3に表示されていないエンティティタイプは考慮しなくてよい。
※直接入力してください
設問3 (1)記号・選択式
〔T部長の指摘事項〕について，(1)，(2)に答えよ。
(1) 指摘事項①に対応するために，新たな関係を二つ追加し，既存の関係に属性を一つ追加することにした。新たに追加する関係の主キー及び外部キーを明記した関係スキーマ，属性を追加する関係名及び追加する属性名を答えよ。
(1) 指摘事項①に対応するために，新たな関係を二つ追加し，既存の関係に属性を一つ追加することにした。新たに追加する関係の主キー及び外部キーを明記した関係スキーマ，属性を追加する関係名及び追加する属性名を答えよ。
※直接入力してください
設問3 (2)記述問題
制限字数：40 字以内
〔T部長の指摘事項〕について，(1)，(2)に答えよ。
(2) 指摘事項②の不具合はどのようなときに発生するか。その状況を，具体的に40字以内で述べよ。また，不具合に対応するために，関係を一つ修正することにした。修正後の関係の主キー及び外部キーを明記した関係スキーマを答えよ。なお，修正後の関係スキーマは，第3正規形の条件を満たしていること。
(2) 指摘事項②の不具合はどのようなときに発生するか。その状況を，具体的に40字以内で述べよ。また，不具合に対応するために，関係を一つ修正することにした。修正後の関係の主キー及び外部キーを明記した関係スキーマを答えよ。なお，修正後の関係スキーマは，第3正規形の条件を満たしていること。
0 / 40 文字
